塑膠運動場施工方案
一、編制原則
1、認真貫徹國家和地方有關基本建設的各項方針、政策,遵守國家和地方的法律,嚴格執行施工程序和要求的工程竣工工期。
2、實行施工、設計和建設單位三結合,做好施工部署。
3、采用流水施工方法和網絡計劃技術組織有節奏、均衡和連續施工。 4、堅持“百年大計,質量第一”,在安全生產的原則下,推行ISO9000標準化管理和實行安全生產責任制。
5、做好人力物力的綜合平衡調配,做好雨季工作安排,力爭均衡生產。 6、貫徹“勤儉節約“的方針,合理布置好施工現場,組織好文明施工。 7、充分利用機械設備,擴大機械化施工范圍,減輕勞動強度,提高勞動生產率;使用計算機輔助工程項目實現質量、工期和造價的控制。
8、積極利用新技術、新工藝、新材料,科學地確定施工方案。
二、編制依據
1、建設單位提供的施工招標文件。
2、**區**城建中心提供的**中學運動場部分施工圖。 3、ISO9001質量保證體系的有關文件。
4、現行的施工驗收規范、規程和標準,廣東省和深圳市有關建筑技術、質量和安全的規定。
5、根據工程特點、施工現場實際情況、施工環境、施工條件和自然條件
分析,結合我公司在深圳地區的工程施工經驗。
三、說明
1、根據本工程的特點,綜合考慮我公司的施工實力、特長、技術、機具配套能力等多方面因素,在充分了解招標文件所提及各項要求、施工規范及政府有關安全、文明施工等規定的前提下,編寫了本施工組織設計。對于各分部工程、關鍵工序之間的相互協調各銜接等方面問題,我們?cè)诰幹七^(guò)程中已進行了技術措施可行性論證,認為是較為科學合理的,能達到確保工期和安全、保證工程質量、提高效益之目的。
2、在施工期間,如設計發生變更或其它條件發生變化時,必須適當修改方案,以保證質量和工期的要求;而因修改方案造成進度或其它方面的影響,應制定具體的補救措施。
3、未注明的尺寸單位為毫米。
3
目 錄
第一章 工程概況
第一節 施工主要項目
第二節 設計概述
第三節 現場條件
第二章 施工總體布置及組織機構安排
第一節 施工工期
第二節 組織組織管理
第三章 施工平面布置
第一節 現場供水供電
第二節 現場總平面管理
第四章 主要分項工程的施工方法和質量要求
第一節 清洗場地
第二節 支模
第三節 鋪設塑膠面層
第四節 其它質量要求
第五章 施工技術組織措施
第一節 質量保證措施
第二節 質量目標及質量管理措施
第三節 質量檢查措施
第四節 計量管理
第五節 質量保證措施及質量通病防治
第六節 安全施工措施
第七節 文明施工措施
第八節 消防保證措施
第六章 施工現場多項管理制度
第一節 保安及門衛管理
第二節 工地消防管理
第三節 現場安全管理
第七章 產品質量保證體系

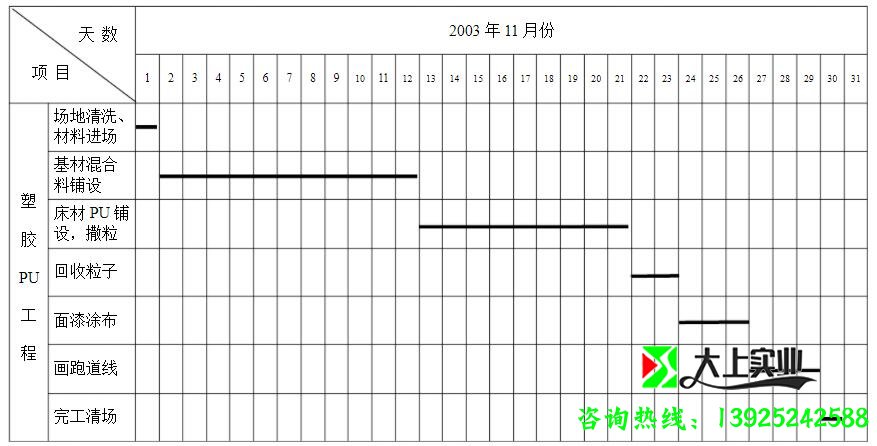

附:施工進度計劃表
附:施工管理機構組織網絡
附:質量管理體系
附:安全管理體系
第一章 工程概況
一、總述
工程名稱:**中學塑膠運動場 建設單位:**鎮人民政府
編制單位:深圳市**康體設備有限公司
二、概述
**中學位于深圳市**區**鎮中心區**路,校園占地面積為62058m2,其中擬建運動場面積約17000 m2。將原建的瀝青跑道改建為初具規模的標準運動場,周長400米,寬為1.22米8道,半圓式田徑運動場,跑道面做13毫米紅色塑膠面層,半圓和非賽區內均做13毫米厚,紅色塑膠面層。熱層分別為40厚細粒徑瀝青砂漿和60厚粗粒徑的瀝青砂漿,砼路面為C20•200厚:6%水泥石粉定層。
三、現場條件
本工程位于**中學校內,施工前必須鏟除原有運動場煤渣路面,重做基礎墊層,驗收瀝青砼。施工前必須確保瀝青砼質量,保養期滿,滿足開工條件。
由于學校對衛生及安全等管理要求較嚴格,為確保學校正常運圍轉,老師、學生等的安全,必須組織一定的勞動力專項處理環境衛生、治安問題。確保施工期間校內的安全及文明。
第二章 施工組織部署
一、施工組織
1、施工工期
本工程施工面積大,學校要求工期短,為了保證按期完成施工任務,我們?cè)诒M可能的條件下,通過合理的計劃安排,力爭在前90天內,高質量的交付給學校使用。(完成內容有,鏟除原有煤渣,做墊層、澆砼、鋪設瀝青砼,安裝給排水噴淋系統,鋪設陽型面層)。
2、工程質量
確保工程質量達到優良。
3、施工安全
嚴格按照國家安全評分標準,施工用電技術規程及廣東省“五無”目標落實措施,堅決杜絕重大傷亡事故及人為的安全事故。
4、文明施工
以標準化文明施工現場為本公司贏得市場,為建設單位增添光彩,為文明城市做貢獻。
二、施工組織管理

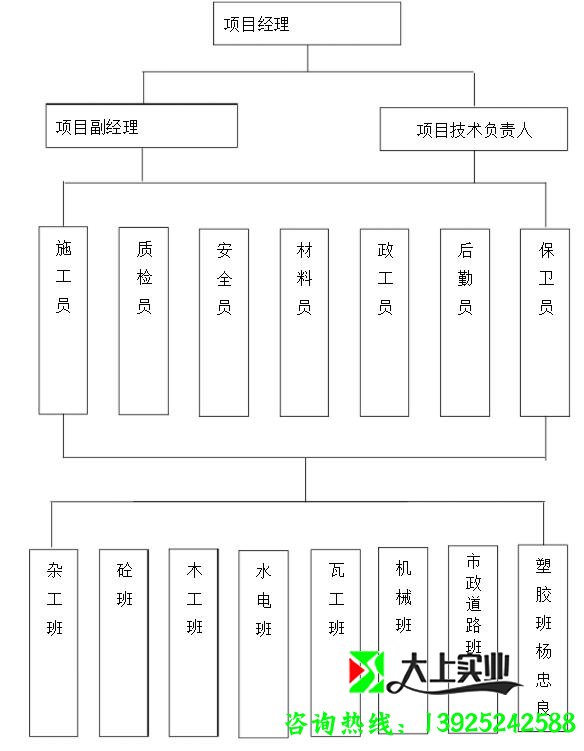

1、組織領導和管理機構
根據工程規模、特點,本工程按項目管理法施工,選派有施工管理經驗的管理人員當項目經理,挑選有施工經驗的技術人員組建項目部,組成精銳強悍的建筑隊,各司其職,各盡其能,上下協調,群策群力,精心施工,圓滿完成施工任務,施工管理機構名單詳見:施工管理機構組織網絡。

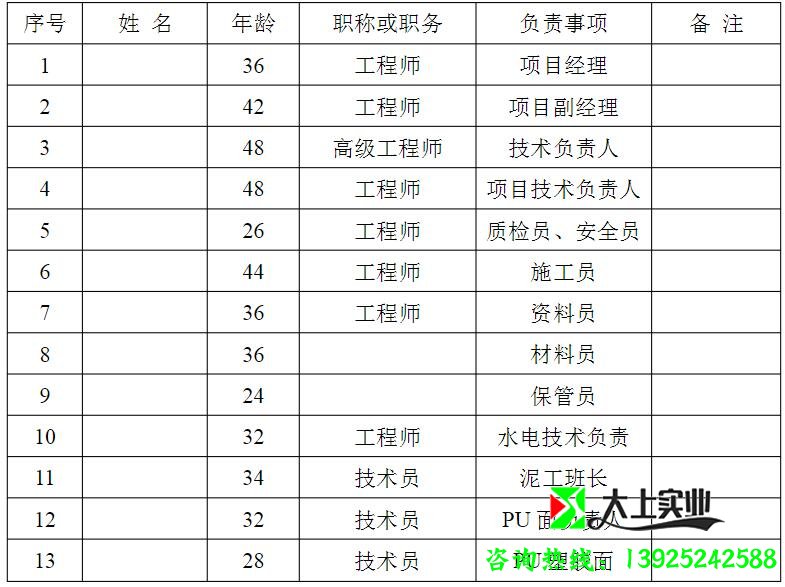

駐工地主要管理人員名單
勞動力的組織設計:
根據本工程特點,要組織足夠的施工力量,加快施工速度,在保證質量的基礎上,使施工盡量趕前,本工程準備設放勞動力35人(詳見勞動力安排表)

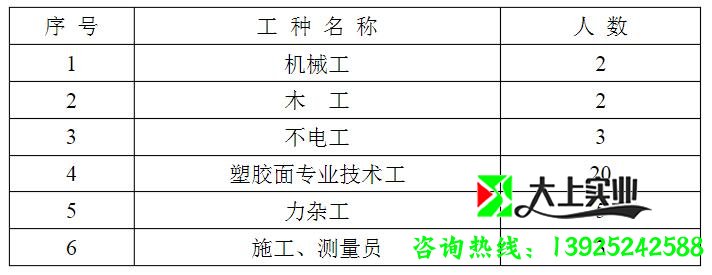

勞動力安排表
2、主要材料、半成品計劃:
按本工程的施工特點,建筑材料的供應要特別組織好,絕對不能由于材料供應不及時造成窩工,影響工程的施工進度,每周末,由項目技術組提出下周用料計劃,提交項目物資組,由項目物資組織進場。

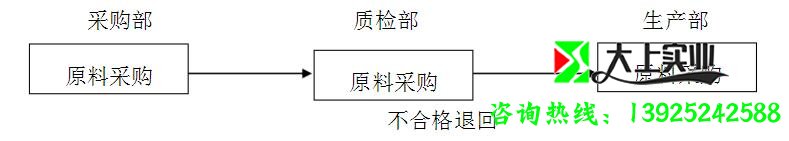

所有進場材料由物資部負責驗收,禁止劣質材料進場,需要檢驗的材料進場后,即由試驗人員送到公司試驗室檢驗,合格后方準使用(詳見主要材料表)。
3、主要施工機具計劃
第三章 總平面布置及管理
本工程位于**中學校園內,材料的進場可經校道施工進場,其水、電可通過學校已有的水、電源頭接到施工現場。在施工過程中,一定要注意文明施工落到實處,確保施工安全,為公司樹立良好的形象,對此,我們?cè)跐M足工程客觀需要的前提下,重點突出文明施工。
一、現場供水、供電
根據本工程的工程量及人員的日常生活用水量,接入學校原有給水管道,施工用水采用DN50鍍鋅鋼管,生活用水用DN25鍍鋅鋼管。
施工用電分三路,宿舍為一路,食堂為一路,施工現場一路,線路都為架空排布。
二、現場總平面管理
鑒于該工程位于校園內,面積大,財時正在使用,進出人員密集,環境優美。因此,不但要有一個合理的布置,而且要能夠科學嚴密的管理,主要管理措施如下:
1、分片管理,按進場班組分區包干,責任落實到人。
2、現場臨時道路均做石屑路基,埋管設置雨水口,保持排水暢通,做到雨天無積水。
3、主要出入口設門衛,并張掛出入制度,場空管理?xiàng)l例,工程概況和安全制度等,教育職工加強紀律性,維護好工程秩序。
4、多類大型機械設備和材料按計劃進場,按指定位置堆放整齊,避免二次倒運。
5、施工現場的控制主要做醒目的標志,并加以保護。
6、各班組按劃定范圍使用場地,并遵守統一的平面管理責任,定期召開場空管理檢查會議,發現問題,保證現場總平面布置始終井然有序。
三、施工垃圾處理
現場施工垃圾采用層層清理,集中堆放,專人管理,統一用汽車外運到環衛部門指定的垃圾堆放點。
第四章 主要施工方法
塑膠跑道面層施工方案及塑膠跑道檢測標準施工方案
一、清洗場地
瀝青砼施工完畢,自然養護28天后,用高壓水槍清洗干凈瀝青表面灰塵,并放水檢測場地是否積水,積水處用粉筆記錄下來,并用塑膠填補平整,直至不積水為止。
二、支模
先用鋼卷尺與經緯儀準確放出支模線,并使支模線為跑道中線,模與模之間間距為2.44米(兩條道寬)。然后用11MM模條根據支模線準確支出模框,支模主要是為保證塑膠面層施工厚度(13MM)與平整度。
三、鋪設塑膠面層
1、施工前地面水份測定:晴天時用膠帶四周粘透明薄臘于地面。待2一4小時后,內部若有結露現象則不可施工,只有在測量地面含水率達8%以下,方可鋪設塑膠面層。
2、材料的混合攪拌:
a、攪拌場所先用膠面鋪熱墊以確保地面整潔; b、材料啟用時,封蓋外沿需先清潔干凈;
c、材料甲組與乙組按規定的重量比例倒入攪拌桶,再加入20%的黑膠粒,并加入一定量的固化劑。攪拌機應上下左右移動,使材料充分?jǐn)嚢杌旌希珣?yīng)避免空氣壓入。
d、倒材料時應直接倒入攪拌桶中央,勿沿桶邊傾倒,以免桶邊材料不能完全混合均勻。
3、塑膠面層鋪設,將攪拌好的材料倒入???,技術員用喬尺緊壓模條,將漿料刮平,并修整齊模邊,待約15分鐘后,面灑膠粒,待塑膠固化后,用專用吸粒機吸收多余膠粒。
四、噴面漆塑膠粒吸干凈后,用專用噴槍在塑膠面上均勻噴灑一層保護漆,此漆為進口面漆,具有防靜電功能、噴完后場地干凈不易脫粒、容易清洗的特點。使塑膠面色澤一致,提高塑膠面層使用壽命的作用。
五、塑膠籃、排球場面層施工 1、確定施工層數及每層的施工厚度
根據設計要注PU塑膠厚度為13MM,經綜合考慮,采用分兩層施工,第一層厚度為10MM,并在漿料中加入15%的填充黑顆粒,層厚度為3MM,采用純PU漿料。
2、材料的配制及混合攪拌
a、攪拌場所先用膠布鋪墊以確保地面整潔; b、材料啟用時封蓋外沿需先清潔干凈;
c、材料甲組與乙組按規定的重量比例倒入攪拌桶,再加入15%的填充黑膠粒(純PU無須),加入一定量的因化劑。攪拌時,攪拌機應上下左右移動,使材料充分?jǐn)嚢杌旌?,但?yīng)避免空氣介入,導致產生過多的汽泡,為使攪拌均勻,每次攪拌時間應在2分鐘以上。
d、倒材料時應直接倒入攪拌桶中央,勿沿桶邊傾倒,以免桶邊材料不能完全混合均勻。
3、鋪設底層PU塑膠,在鋪膠前先按所鋪設的厚度調整專用耙子的螺絲,混合的漿料均勻耙開,并有專人隨時檢測漿料厚度及時將厚度反應給拿耙人員及時調整耙子的調動螺絲以保證攤鋪厚度。同時有修邊人員進行修平。施工完成底層,等固化后再灑水檢驗場的平整度,如有積水,應及時補平,以保證做完面層不積水。
4、鋪設純PU塑膠面層,面層的鋪設要求高于底層,將混合好的純PU直接倒在底層上,然后用耙子均勻耙平,并隨時檢測厚度,及時調整耙子的調動螺絲,修邊人員及時將邊修平,消泡人員用專用消泡劑及時將產生的汽泡消除(此工序很關鍵,須消泡人員仔細消除產生的每個汽泡),同時特別注意桶料倒入時間間隔,不至于出現第一桶料已半固化狀態而另一桶料還未倒,從而引起的施工接縫,以保證施工完后的面層平整一致。
六、畫跑道線
遵照國際田聯標準,用鋼卷尺、經緯儀準確放出路道線,各運動項目標志線,用專用噴線盒菊花牌白色油漆,并使線寬一致,無虛邊。
塑膠跑道驗收標準
1、塑膠面層的特殊要求:
(1)平整度3米直尺±3MM,橫向坡度不大于1/100.斜度向內縱向不大于1/1000;
(2)有一定的物理性能;
(3)塑膠面的基層不透水,以免溫氣上升而影響塑膠與瀝青層的附著力;
2、使用標準:
GB/T531 橡膠邵A硬度試驗方法;
GB/T1681 硫化橡膠回彈性的測定;
GB2941 橡膠度樣環境調節和試驗的標準溫度,溫度及時間;
GB9866 硫化橡膠樣品和試樣的制備;
GB10111 利用隨機數骰子進行隨機抽樣的方法;
GB10633 鋼卷尺;
GB/T10654 高聚物與孔彈性材料拉但強度和扯斷伸長率的測定。
3、技術要求:
(1)外觀與尺寸
a、外觀:無裂痕或分層現象,防滑層與底膠層粘合牢固。
b、標志線:標導線清晰,不反光,無明顯虛邊,與面層粘合牢固。多標志線位置距終點線間的距離長度不允許出現負差,其正差應小于1/1000。
C、平整度合格率:塑膠跑道平整度合格率不小于85%。
d、厚度:用于比賽的塑膠跑道的厚度不小于13MM。
e、坡度:塑膠跑道的橫向坡度不小于1:100,縱向坡度不大于1:1000。

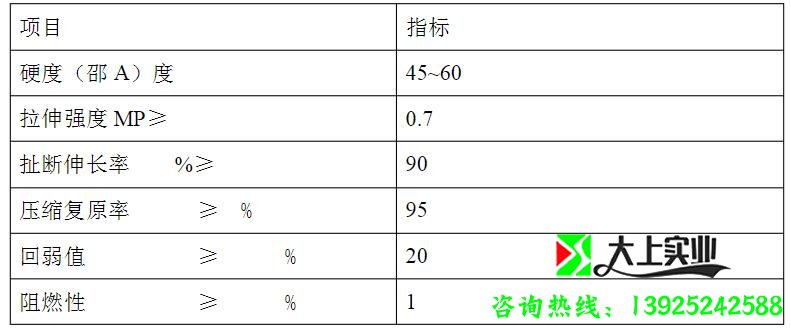

(2)物理機械性能:
4、度驗方法:
(1)平整合格率的測定:
15
a、儀器:3M直尺:尺長精度為±3MM,尺的底面平直無陷。賽尺: 0~25MM,精度為±1MM。經緯儀:精度±211。 b、測理步驟:
以塑膠跑道的曲直分界線為界、直道沿橫向縱向復3M標一個點,賽道以圓心為圓心,用經緯儀與50做一放射狀線,沿放射狀線復3M標一個點。將3M直尺輕放于任何相鄰兩個點間,用賽尺測量最大局部凹陷不超過4MM再將1MM直尺輕放于任意兩點中部,用賽尺測量量大局部凹陷不超過3MM,即為合格點,復組測量總測量點數不應少于40個。
C、結果計算:
P( %)= R1/R2×100 式
中:P——平整度合格率(%)
P1——合格點數
P2——總測量點數
(2)厚度的測量
a、儀器:游標卡尺或厚計,精度0.01MM。
b、測量步驟:在塑膠跑道上挖出一個直徑為10~25MM的試樣,按照GB9865中4.8條規定的砂輪研磨試樣的上、下表面直至磨出的面積大約占試樣研磨面積的50%,然后用游標卡尺或厚度計從三個不同角度測量試樣上下表面的厚度,精確到0.01MM。
c、測量結果:測量結果取三個測量值的中值,并保留一位小數。
(3)長度的測量:
在直道上的跑道長度用精度不底于±10MM/KM的測距儀或符合GB10633的1級卷尺測量,當用鋼尺測量時,應按鋼尺的全尺長校正值及溫度系數對鋼尺顯示值進行調整,包括彎道的距離長度,彎道部分長度,應將長度值換算成以半圓圓心為圓心的該長度所對的圓心角角度值,再用精度不低于±2的紅緯儀測量。
(4)坡度步驟:
塑膠跑道曲直分界線始,直道高10M標一組點,彎道以圓心點為圓心度150標一組點,該組點包括第1道內沿和第8道外沿兩點,用水準儀測量該點的標高,并計算該組兩點的交差和第2道及第8道同道上相鄰兩點的交差。
結果計算:
P1 = h1/L1
P2 = h2/L2
式中P1——橫向坡度
P2——縱向坡度
h1——該組兩點的交差點
h2——同道上相鄰兩點的交差
(5)硬度的測定:
在樣品中部距樣品邊沿不少于50MM的區域內裁取試樣,試樣厚度為12.0±0.5MM,邊長為50±0.5MM的正方形該度驗不少于3個。
(6)拉伸強度,扯斷伸長率的測定:
拉伸速度為100±10MM/MM,平行測定的兩上結果之差,拉伸強度不大于0.2Mpa,拉斷伸長率不大于20%。
(7)回彈值的測定:
平行測定的兩個結果值不大于4%。
(8)壓縮復原率的測定:對試樣進行壓縮變形試驗,在自然狀態下恢復3MM后,試樣在壓縮前原的厚度之比按GB2941規定。
5、檢驗規則:
(1)生產廠應保證產品質量,該批產品均應附有產品合格證書和產品說明。
(2)組批和抽樣:
檢驗時以該項塑膠跑道工程為一批,該批均應進行外觀尺寸檢驗和物理機械性能檢驗,按規定取樣,該塊試樣均應進行測試,結果取某算術平均值。

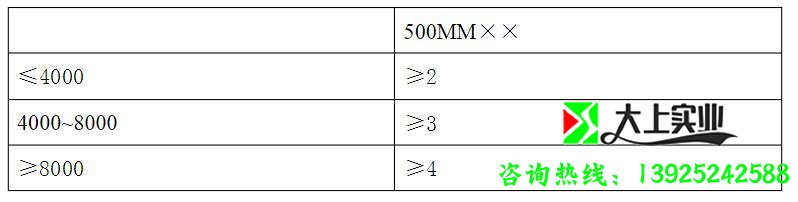

A、以施工時該一次混合料量為一抽樣單元,按下表規格及數量,隨機地按施工順序與施工平行抽取,樣品在現場條件下停放時間不得少于40小時。
B、樣品應用塑料袋包裝,并置于陰涼干燥處,包裝上須注明工程名稱,取樣部位,現場氣候條件,取樣人及有關特殊說明。
C、樣品固化14天以上方可進行測試,也可在實驗室進行加速固化,樣品有效期為六個月。
D、必要時,要以直接在竣工后的塑膠跑道挖取樣品,抽樣時以30M3為一抽樣單元,按GB10111獲得隨機數,再按預先規定和順序確定抽樣點。
6、不合格判定:
當檢驗結果有一項不符合規定,應另行雙倍取樣進行檢驗,其算術平均值仍不符合規定,則判該掇塑膠跑道不合格。
7、使用、保養、維修:
(1)在具備適當排水設施的情況下,可全天候使用。
(2)應按其使用范圍合理使用,要保持清潔,避免長期荷重,避免機械沖擊和磨擦,以延長其使用壽命。
(3)維修應由專業施工隊進行。
第五章 技術組織措施
一、質量保證措施
質量是企業的生命,本公司本著以質量求生存,以信譽求發展,以效益求進步的經營思想,堅持以質量管理為中心,以優質服務為目標,竭誠為業主提供最優質的服務,交出最好的產品。
本公司的質量方針是:“質量第一”是公司的宗旨,滿足顧客的需要是公司全體員工的愿望,ISO9002全部要素是全公司的工作準則。

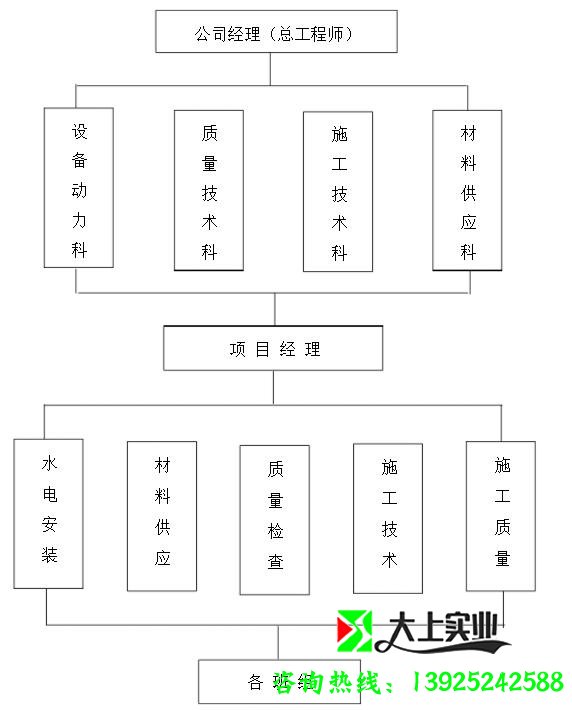

二、質量目標及質量管理措施 1、質量目標:優良工程; 2、質量管理措施:
① 本工程質量管理措施,在公司《質量管理規定》的基礎上,建立項目質量管理辦法,并結合本工程情況,建立質量管理網絡,對工程實行強制管理。
② 認真抓好工人質量意識教育,將質量意識貫徹到每個施工人員的頭腦中。
③ 建立由公司總工程師組成的有效的質量檢查監督機構。
④ 從施工準備至工程交付使用各階段推行全面質量管理,嚴格按照PCDA循環過程有秩序的開展質量管理小組活動,使工程質量不斷提高。
⑤ 正確選擇調配機械設備,作好維修保養,保持機械設備的良好技術狀態。
⑥ 嚴格按公司制定的ISO9002標準質量控制程序進行質量控制。
三、質量檢驗措施
1、嚴格質量檢查驗收,各班組在自檢、互檢基礎上,進行交接檢查,上道工序不合格決不允許進行下道工序施工。
2、隱蔽工程作好隱蔽、預檢記錄。質檢人員作好復檢工作,并請甲方(或地盤監理)認可。
3、材料、半成品必須有合格證或材質證明、檢驗報告,不允許不合格產品投入工程使用。
4、模板在周轉使用時,必須將表面清理干凈,并均勻涂刷脫模劑。 四、計量管理制度
1、國家規定強制檢定的計量器具必須100%按時送檢,期貨計量器具也應按計劃按時送檢,周期送檢率不得低于90%。在同檢的基礎上,按時進行抽檢10%,并作抽檢原始記錄。
2、原材料檢測要及時作好記錄,發現量差超過正負公差范圍時,要立即通知有關部門和人員進行處理。
五、質量保證措施及質量通病防治 1、質量保證措施:
(1)認真學習圖紙,開清設計意圖,搞好圖紙會審,把有關技術問題解決在施工之前。
(2)優化施工方案,積極采用先進的施工工藝,科學安排施工進度,合理調配勞動力,對總體計劃要有周密細致的安排,對施工易碰到的技術問題要有詳細的針對性措施。
六、安全施工措施
1、安全目標:無傷亡事故,人員輕傷控制在1%以內;

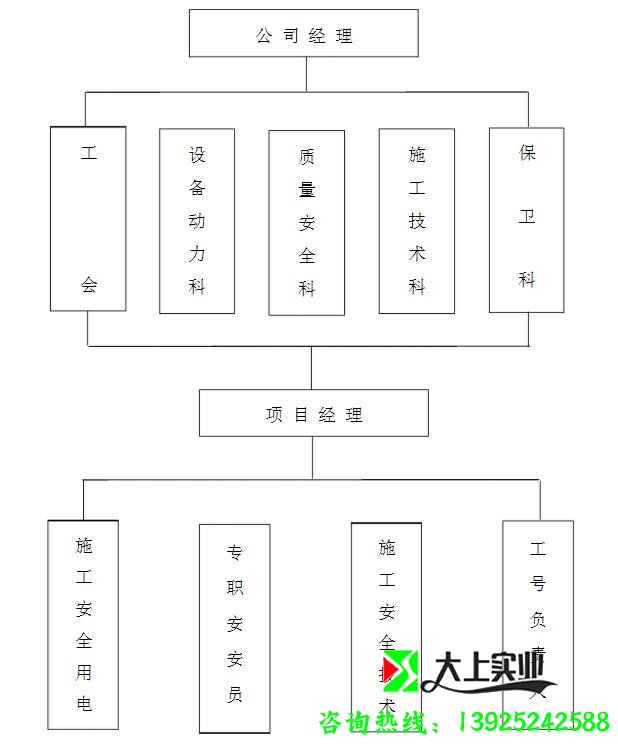

2、安全措施管理體系。
3、成立安全生產小組,負責施工項目的生產組織管理。項目經理為安全生產第一責任人,對項目安全直接負責。分部分項工程作業計劃或計量承包時,應落實安全責任。開展深入系統的安全教育,牢固樹立安全員安全生產意識。
4、認真貫徹執行國家現行安全生產法規和深圳市施工安全監督制度,以“一標立規范”指導施工全過程。
5、要逐級向有關人員做好安全技術交底,作業人員在安全技術措施和勞動用品未解決和落實之前,不能進行施工,各種生產設施和設備需經檢驗驗收,辦理安裝與使用交接手續后才能投入使用。
6、施工過程中發現安全防護設計有缺陷或隱患,務必及時報告立即處理解決,所有安全設施安全標志。
7、工地要配置足夠的消防器材,包括滅火器、消防栓、消防砂、消防水池等,對臨建宿舍、倉庫、木工棚等要經常檢查,發現隱患及時整改。
8、建立健全安全生產管理檔案,技術交底應須簽字,安全設施驗收人和使用人應有簽收和接收手續。
七、文明施工及環境保護措施
文明施工管理是施工現場平面的重要組成部分,因此必須指定專人負責管理,并把文明施工管理的各項指標落實到各職能管理人員和生產班組,用經濟手段進行管理,確保學校正常上課。
1、按照公司制定的爭創文明工地的各項規定,強化施工人員的職業道德意識,不擾民,不損害附近居民的利益。
2、實行封閉式施工,工地大門、圍墻必須牢固、完整美觀,完善門衛制度,保安員應晝夜值班,對進出車輛人員進行登記,非工作人員嚴禁進入施工現場。
3、機具設備、周轉材料、建筑材料、加工場地和成品堆放場地應合理布局,堆放規范整齊,做到現場清潔有序。場地排水設施應經常清理,道路保持暢通。
4、現場要定期進行大掃除,并進行消毒滅毒,食堂宿舍要堅持天天清掃,開展班與班的文明衛生競賽,工地每星期進行一次室內衛生獎評。
5、按規定設置“五牌一圖”,各機具設備均應掛安全警示牌,辦公室應掛崗位負責制,現場還應有針對性地宣傳。
6、現場應利用廣播黑板報或其它形式對職工進行宣傳教育,使全體員工知法、懂法、并自覺維護國家的各項法令政策,提高員工的法紀觀念,防止和杜絕偷盜斗毆事件的發生。
7、施工現場的臨時設施布置,砂、石、鋼筋材料的堆施,必須嚴格遵守長安舊中學田徑改造工程總平面布置圖的位置劃分,服從校方指揮,不得隨意更改。所有鋼筋和周轉材料要堆放整齊有序,保持場內衛生清潔。
8、場內做到道路和施工排水暢通,主要出入口硬地化,場地平整無積水,入口臨時路做砼面層,每天灑水4一6次。
9、施工現場建筑垃圾應及時清理,做到工完場清,施工區域要定期消滅鼠、蚊、蠅,經常消毒防止疾病傳染。
八、季節性施工措施
鑒于施工工期內正處于春汛期,要做好與氣象臺的聯系工作,提前采取措施。
1、做好現場排水系統,修整主要運輸?shù)缆芳芭潘疁稀?nbsp;
2、雨天對砂漿、砼配合比要扣除砂石含水量,對配比進行調整。
3、機電設備電機要加蓋,所有電動工具要加防漏電開關。 九、消防保衛措施
1、現場應配備足夠的滅火消防器材,設立消火栓、消防水池,建立義務消防隊。項目領導班子中要有一人兼管消防工作,使群防工作落到實處。
2、現場臨時搭設要經有關消防部門檢查驗收,并辦理驗收單。 3、火災報警電話119,工地必須有對外聯絡工具。
4、搞好施工現場治安管理,現場周?chē)O(shè)防護圍墻,門衛要有保安輪流值班。進場施工人員要統一佩戴有照片的工作證,非工作人員一律不得進場更不準在工地留宿。發現問題及時找公司保衛科與學校后勤部及當?shù)嘏沙鏊?lián)系處理。
5、現場嚴禁生明火,為工作需要,則應由甲方、監理、施工單位安全負責人共同簽發的“動火證”。
6、電氣焊施工期間必須認真檢查工作范圍,清除易燃物品,并派專人看火,檢查有無焊渣掉下,防止引起下面材料物品起火。
7、現場嚴禁存放易爆及危險品。
第六章 施工現場各項管理制度
一、保安及門衛管理
(一)現場有保安人員進行全天24小時值班,對施工現場及出入工地的人員、車輛、材料、機具進行管理。
(二)現場保安在工地項目經理和公司保衛科領導下工作,并由公司保衛科聯系學校后勤部及當?shù)嘏沙鏊?,建立治安?lián)防小組,發生情況可立即通報。
(三)所在進出現場人員均須佩帶有照片的工作證,經工地項目經理批準的外來人員要登記并壓有效證件方可進入。
(四)出場車輛機具、物資均要有工地項目經理放行條,方可離開。拿出現場的攜帶物品需經保安員檢查無疑方可放行。
(五)探親、訪友人員,由門衛人員負責找人,在門衛外商談?,F(xiàn)場工人宿舍不得容留“三無人員”及非本工地工作人員住宿,來探親的工人家屬應另行安排住宿,不得住在工地。不得在宿舍內進行黃、賭、毒等違法活動,嚴禁酗酒及打架斗毆,不能影響學校塊凈土。
(六)場內所有人員要登記造冊,名冊中要有照片及身份證復印件。 (七)工地成立業作防暴防,制止群體打架,團體搶劫、偷盜,制止各種違法行為,進入工地必須例行檢查。業余防暴防可與業作消防隊為同一成員,這些人必須法紀觀念強,大公無私,身體健壯且有專業知識。
(八)罰款規定:
1、非本工地人員留宿一晚罰款200元。
2、凡犯有黃、賭違法活動一次罰5000元,嚴重者罰款后送公安機關,吸毒、販毒一律送公安機關。
3、凡參與打架者,每人罰200元,打人肇事者每次500元,情節嚴重者送公安機關;偷盜者一次罰20倍,搶劫或嚴重偷盜者送派出所。
4、罰款一律從所在單位的押金中扣除。 二、工地消防管理
(一)認真執行《中華人民共和國消防條例》,實行防火責任制,建立現場各有關單位主管人員參加的消防領導小組。貫徹消防工作以防為主,消防結合的原則,成立防火檢查小組,明火管理小組,業余消防隊。
(二)業余消防隊員,在消防領導小組領導下,進行消防知識,消防技能培訓,能做到招之即來,來之能戰,戰之能勝。
(三)加強職工的消防意識,對職工進行消防制度的教育。定期進行防火檢查。并與市區消防組織聯系,通報情況,一旦發生火警,迅速得到市、區消防隊的緊急救助。
(四)工地要配備必要的、足夠的消防器材的消防設施,工地有發電機作備用電源,高壓泵保證消防用水壓力。
(五)現場防火分區劃片包干負責,責任到人掛牌明示。工地要?jiǎng)澇鼋饏^(qū)域。并對周總理漆庫、木工房等不準使用明火的區域劃出禁火范圍,事先掛牌明確。在施工中動用明火,如電焊、氣焊作業必須先辦理動火報批手續,動火派人監護。
(六)工地臨時建筑必須采用耐火等級高的材料搭設,屋面用石棉瓦或鐵皮瓦,墻用紅磚砌筑,棚架用鋼管。并報清消防部門批準。
(七)工地及生活區電源線架設要符合安全用電的要求,不得亂拉電線,生活用電器嚴格管理,不得使用電爐、電熱器燒水、取暖,以免引起電線電器失火。工人在工地禁止生明火做飯、燒水,嚴禁使用柴油爐。
(八)罰款規定
1、凡動火未經報批者每次罰款500元。
2、私自亂拉電線、使用電爐、用電熱器械燒水、取暖和使用。 3、亂拋垃圾一次罰款200元,造成人身安全事故者送有關部門處理。 三、總包與分包、協作單位之間的管理規定
(一)所有分包單位及甲方直接分包的單位進場均必須與總包單位項目經理部簽訂管理合同,并交押金。遵守施工現場各項規章制度。
(二)分包單位用水、用電均應向總包單位申請,在總包單位指定的接口位置接表。水電費及一定數量的主干線攤銷費由分包單位負擔。
(三)分包單位不得在已施工的墻上、樓板上鑿洞、剔槽、工作確實需要應向總包單位辦理報批手續并向總包賠償損失。
(四)進場材料、設備均需經總包單位批準并由總包單位指定地點、出場也要報總包批準,辦離場證。
(五)總包單位有權對分包單位違章罰款或停電停水,罰款從押金中扣除。 (六)分包單位的工作人員違章罰款一律從包分單位押金中扣除。 (七)分包單位及協作單位的工人在食堂搭伙要辦理客餐卡,每人每月收管理費45元。
(八)各單位人員應對工地的衛生、文明施工及成品保護作出最大努力,并在總工期總平面方面服從總包單位管理,對不服從指揮及管理者,總包單位有權停止他們的施工并處以罰款。
四、現場安全管理規定
(一)施工現場、辦公室、臨時宿舍及臨時維修間不得使用明火。
26
(二)施工用電安全附件《施工安全用電設計》。
(三)工地任何人任何單位亂接電線或違反安全用電規定罰款100一500元。
(四)為防止火災,按工地消防規定執行。 (五)執行安全項目指標,安全事故不超過5‰。
第七章 產品質量保證體系
1、原料采購質量控制
我公司生產的聚氨酯塑膠鋪裝材料的主要原材料,其中聚醚是采用上海高橋石化總廠生產的,TDI為日本進口三井牌TDI,其余材料由本公司外購,選用質量、信譽較好的廠家作為原材料的配套基地。

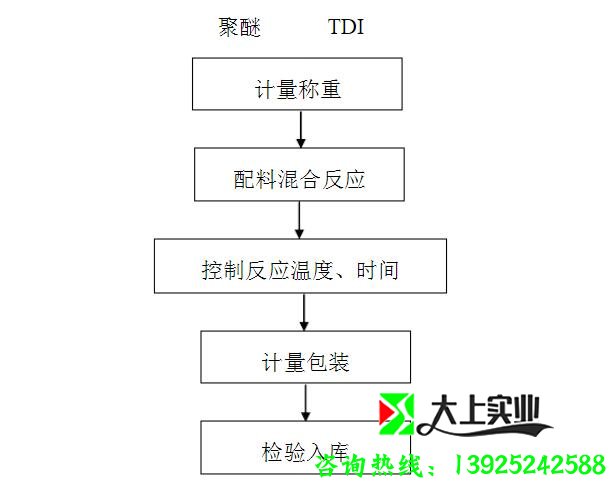

2、塑膠鋪裝材料的產品質量控制
施工進度計劃表
施工管理機構組織網絡
質量管理體系
安全管理體系
