歡迎進(jìn)入大上實(shí)業(yè)（深圳）有限公司官網(wǎng)！
聯(lián)系電話（微信）
13590345552
塑膠運(yùn)動場驗(yàn)收規(guī)范
時(shí)間: 2021-07-09 10:49
瀏覽次數(shù)：
目前，塑膠運(yùn)動場的相關(guān)標(biāo)準(zhǔn)比較系統(tǒng)和規(guī)范，從不同角度提出了塑膠運(yùn)動場的相關(guān)標(biāo)準(zhǔn)?，F(xiàn)行標(biāo)準(zhǔn)主要包括:塑膠運(yùn)動場的技術(shù)要求、試驗(yàn)方法、檢驗(yàn)規(guī)則、使用和維護(hù)。
目前，根據(jù)國際標(biāo)準(zhǔn)和國家標(biāo)準(zhǔn)的相關(guān)規(guī)定，塑膠運(yùn)動場的驗(yàn)收標(biāo)準(zhǔn)包括以下幾點(diǎn):
1、塑膠運(yùn)動場檢查規(guī)則。包括三個(gè)方面:廠家要保證產(chǎn)品質(zhì)量，批次和抽檢，合格判定，這樣才能保證廠家生產(chǎn)的產(chǎn)品質(zhì)量，對生產(chǎn)行業(yè)起到規(guī)范作用，從而保證塑膠運(yùn)動場行業(yè)的有序發(fā)展。
2.塑膠運(yùn)動場技術(shù)要求。其內(nèi)容包括外觀、尺寸和性能要求。其中塑膠運(yùn)動場顏色均勻，各種道線、點(diǎn)線顏色均勻、清晰、明亮，無明顯虛邊。各種跑道的寬度和窄度應(yīng)正確，分隔線之間的距離應(yīng)準(zhǔn)確一致，直線部分應(yīng)平直，曲線部分應(yīng)平滑，不應(yīng)有虛線。跑道面層防滑顆粒的粒徑應(yīng)在2-3mm之間，跑道表面顆粒應(yīng)均勻，相互分離。跑道表面應(yīng)干凈，接縫應(yīng)平整，無明顯高低差。
3.塑膠運(yùn)動場檢驗(yàn)方法。檢驗(yàn)項(xiàng)目包括測量平整度、厚度、長度、斜度、硬度、拉伸強(qiáng)度、回彈值、壓縮回復(fù)率和阻燃性。上述指標(biāo)有相應(yīng)的取值范圍。相應(yīng)范圍內(nèi)的檢測結(jié)果顯示指標(biāo)合格，否則為不合格。
當(dāng)然，上面的介紹比較簡單。具體信息和細(xì)節(jié)應(yīng)參考新國標(biāo)GB36246-2018。
《中小學(xué)合成材料面層運(yùn)動場地GB 36246-2018》，里面關(guān)于塑膠跑道新國標(biāo)的檢測內(nèi)容：重點(diǎn)是看以下幾個(gè)表格。
中小學(xué)合成材料面層運(yùn)動場地
1 范圍
本標(biāo)準(zhǔn)規(guī)定了中小學(xué)合成材料面層運(yùn)動場地的術(shù)語和定義、分類、技術(shù)要求、試驗(yàn)方法、取樣要求及檢驗(yàn)規(guī)則。本標(biāo)準(zhǔn)適用于中小學(xué)校新建、改建和擴(kuò)建的室外合成材料面層運(yùn)動場地的設(shè)計(jì)、選材、鋪裝、檢測與驗(yàn)收。
2 規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 4498.1-2013 橡膠 灰分的測定 第 1 部分：馬弗爐法
GB/T 6682-2008 分析實(shí)驗(yàn)室用水規(guī)格和試驗(yàn)方法
GB/T 10111-2008 隨機(jī)數(shù)的產(chǎn)生及其在產(chǎn)品質(zhì)量抽樣檢驗(yàn)中的應(yīng)用程序
GB/T 10654-2001 高聚物多孔彈性材料 拉伸強(qiáng)度和拉斷伸長率的測定
GB/T 14833-2011 合成材料跑道面層
GB/T 14837.1 橡膠和橡膠制品 熱重分析法測定硫化膠和未硫化膠的成分 第 1 部分：丁二烯橡膠、乙烯-丙烯二元和三元共聚物、異丁烯-異戊二烯橡膠、異戊二烯橡膠、苯乙烯-丁二烯橡膠
GB/T 14837.2 橡膠和橡膠制品 熱重分析法測定硫化膠和未硫化膠的成分 第 2 部分：丙烯腈-丁二烯橡膠和鹵化丁基橡膠
GB/T 16422.2-2014 塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第 2 部分：氙弧燈
GB/T 16483 化學(xué)品安全技術(shù)說明書 內(nèi)容和項(xiàng)目順序
GB/T 18204.2 公共場所衛(wèi)生檢驗(yàn)方法 第 2 部分：化學(xué)污染物
GB/T 18446 色漆和清漆用漆基 異氰酸酯樹脂中二異氰酸酯單體的測定
GB 18581-2009 室內(nèi)裝飾裝修材料 溶劑型木器涂料中有害物質(zhì)限量
GB 18583 室內(nèi)裝飾裝修材料 膠粘劑中有害物質(zhì)限量
GB/T 18883-2002 室內(nèi)空氣質(zhì)量標(biāo)準(zhǔn)
GB/T 22517.6 體育場地使用要求及檢驗(yàn)方法 第 6 部分：田徑場地
GB/T 23986-2009 色漆和清漆 揮發(fā)性有機(jī)化合物（VOC）含量的測定 氣相色譜法
GB/T 23991 涂料中可溶性有害元素含量的測定
HJ 865-2017 惡臭嗅覺實(shí)驗(yàn)室建設(shè)技術(shù)規(guī)范
QB/T 1090-2001 地毯絨簇拔出力的試驗(yàn)方法
ISO 16000-3 室內(nèi)空氣 第 3 部分：室內(nèi)空氣和試驗(yàn)室空氣中甲醛與其他羰基化合物的測定主動取樣法（Indoor air - Part 3: Determination of formaldehyde and other carbonyl compounds in
indoor air and test chamber air - Active sampling method）
ISO 16000-6 室內(nèi)空氣 第 6 部分：通過 Tenax TA 吸附劑、熱解吸以及使用質(zhì)譜(MS)或質(zhì)譜-火焰離子化檢測器(MS-FID)的氣相色譜主動取樣來測定室內(nèi)和試驗(yàn)室空氣中的揮發(fā)性有機(jī)化合物（Indoor
air - Part 6: Determination of volatile organic compounds in indoor and test chamber air by active sampling on Tenax TA sorbent, thermal desorption and gas chromatography using MS or
MS-FID）
3 術(shù)語和定義
GB/T 10654-2001、GB/T 14833-2011、GB/T 18581-2009 和 GB/T 18883-2002 界定的以及下列術(shù)語和定義適用于本文件。為了便于使用，以下重復(fù)列出了 GB/T 10654-2001、GB/T 14833-2011、GB/T18581-2009 和 GB/T 18883-2002 中的某些術(shù)語和定義。
3.1
合成材料面層 synthetic surface鋪裝在瀝青混凝土或水泥混凝土等基礎(chǔ)層上的高分子合成材料層。
3.2
現(xiàn)澆型面層 in-situ casting surface將高分子原料和其他原料在現(xiàn)場澆注鋪裝的面層。
3.3
預(yù)制型面層 prefabricated surface按一定的生產(chǎn)工藝流程將高分子合成材料預(yù)先制備成一定厚度的卷材或塊材，至現(xiàn)場粘結(jié)或拼裝的面層。
3.4
人造草面層 artificial turf surface以類似天然草的合成纖維經(jīng)機(jī)械編織固定于底布層上所形成的合成材料面層。
3.5
滲水型面層 permeable surface由樹脂粘合橡膠碎?；蚱渌椒ㄖ圃斓木哂锌p隙結(jié)構(gòu)的一類合成材料面層。水在該類型面層上除存在表面徑流外，還存在通過面層的流動形式。
注：改寫自 GB/T 14833-2011 中 3.2.1。
3.6
非滲水型面層 non-permeable surface垂直剖面致密或有少量氣孔及帶有特定結(jié)構(gòu)形式的一類合成材料面層。
注：改寫自 GB/T 14833-2011 中 3.2.2。
3.7
固體原料 solid raw materials在鋪裝時(shí)以固體形式存在的合成材料。
注：如丁苯橡膠顆粒、三元乙丙橡膠顆粒、聚氨酯橡膠顆粒、熱塑性彈性體、預(yù)制卷材、人造草等。
3.8
非固體原料 non-solid raw materials在鋪裝時(shí)以非固體形式存在的合成材料。
注：如各種膠粘劑、現(xiàn)澆型面層用預(yù)聚體和多元醇樹脂組分等。
3.9
厚度 thickness合成材料面層表面與其底面之間的總垂直距離。
3.10
沖擊吸收 shock absorbency合成材料面層對沖擊力的減緩性能。
3.11
垂直變形 vertical deformation
20 kg 重物以規(guī)定的高度落在合成材料面層時(shí)，合成材料面層在垂直方向的變形。
3.12
拉伸強(qiáng)度 tensile strength
拉伸試樣到斷裂所施加的最大拉伸應(yīng)力。
[GB/T 10654-2001,定義3.1]
3.13
拉斷伸長率 elongation at break
斷裂試樣的百分伸長率。
[GB/T 10654-2001,定義3.2]
3.14
抗滑值 anti-skidding value
合成材料面層在干燥或潮濕狀態(tài)下通過滑動摩擦阻力吸收能量的程度。
3.15
耐老化性能 aging resistance
合成材料面層具有的推遲延緩老化的性質(zhì)。
3.16
阻燃性能 flame retardance
合成材料面層具有的推遲火焰蔓延的性質(zhì)。
3.17
總揮發(fā)性有機(jī)化合物 total volatile organic compounds （TVOC）利用 Tenax GC 或 Tenax TA 采樣，非極性色譜柱（極性指數(shù)小于 10）進(jìn)行分析，保留時(shí)間在正己烷和正十六烷之間的揮發(fā)性有機(jī)化合物。
[GB/T 18883-2002，定義 3.3]
3.18
揮發(fā)性有機(jī)化合物 volatile organic compounds （VOC）
在 101.3 kPa 標(biāo)準(zhǔn)大氣壓力下，任何初沸點(diǎn)低于或等于 250 ℃的有機(jī)化合物。
[GB 18581-2009，定義 3.1]
4 分類
4.1 合成材料面層運(yùn)動場地按使用功能分為田徑場地、球類場地和其他活動場地。
4.2 合成材料面層按材料形態(tài)分為現(xiàn)澆型面層、預(yù)制型面層和人造草面層。
5 技術(shù)要求
5.1 鋪裝要求
5.1.1 合成材料面層的鋪裝應(yīng)綜合評估場地及其周邊的通風(fēng)、擴(kuò)散條件，應(yīng)有利于揮發(fā)性有機(jī)化合物的散發(fā)，并避免鋪裝時(shí)廢氣、廢水、固體廢棄物等對場地及周邊環(huán)境的污染。
5.1.2 鋪裝前應(yīng)提供所需使用的原料清單（包括品名和數(shù)量）、按照 GB/T 16483 編寫的化學(xué)品安全技術(shù)說明書和型式檢驗(yàn)報(bào)告，所使用的原料以及鋪裝后的運(yùn)動場地在正常及預(yù)期使用條件下不應(yīng)對人體健康和生態(tài)環(huán)境產(chǎn)生危害。
5.1.3 不應(yīng)使用煤焦油瀝青作為場地基礎(chǔ)材料。
5.2 厚度

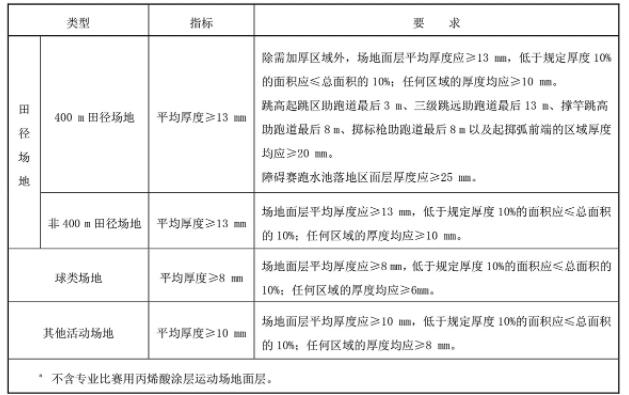

現(xiàn)澆型和預(yù)制型面層厚度應(yīng)符合表 1 規(guī)定。
5.3 物理機(jī)械性能
5.3.1 現(xiàn)澆型和預(yù)制型面層物理機(jī)械性能應(yīng)符合表2規(guī)定。

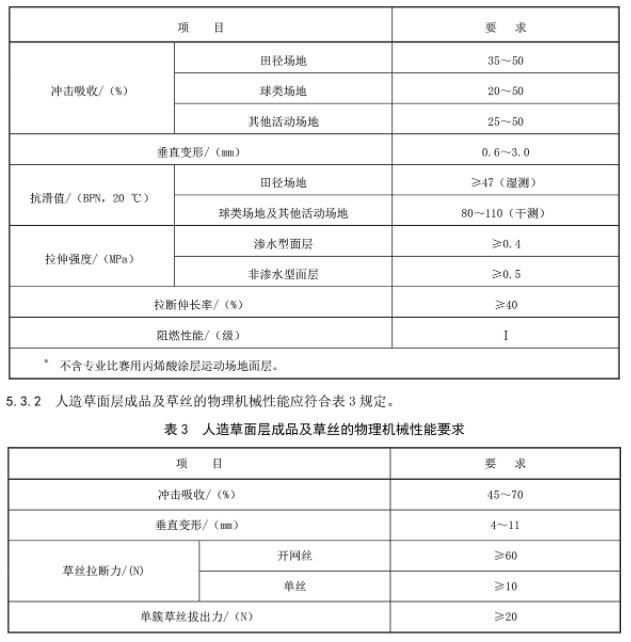

表 2 現(xiàn)澆型和預(yù)制型面層
a 物理機(jī)械性能要求
5.4 合成材料面層耐人工氣候老化性能
5.4.1 現(xiàn)澆型和預(yù)制型面層加速老化 500 h 后，拉伸強(qiáng)度和拉斷伸長率應(yīng)符合表 2 要求。
5.4.2 人造草面層草絲加速老化 500 h 后，草絲拉斷力應(yīng)不低于加速老化前測定值的 80%。
5.5 合成材料面層中無機(jī)填料及高聚物的含量
5.5.1 除人造草面層以外的合成材料面層中，無機(jī)填料含量應(yīng) ≤ 65%。
5.5.2 合成材料面層防滑膠粒及人造草面層填充用合成材料顆粒中高聚物總量應(yīng) ≥ 20%。
5.6 合成材料面層成品和原料中有害物質(zhì)限量及氣味
5.6.1 合成材料面層成品中有害物質(zhì)限量及氣味
現(xiàn)澆型和預(yù)制型面層成品中有害物質(zhì)限量及氣味應(yīng)符合表? 4? 要求，人造草面層成品中有害物質(zhì)限量應(yīng)符合表? 5? 要求。

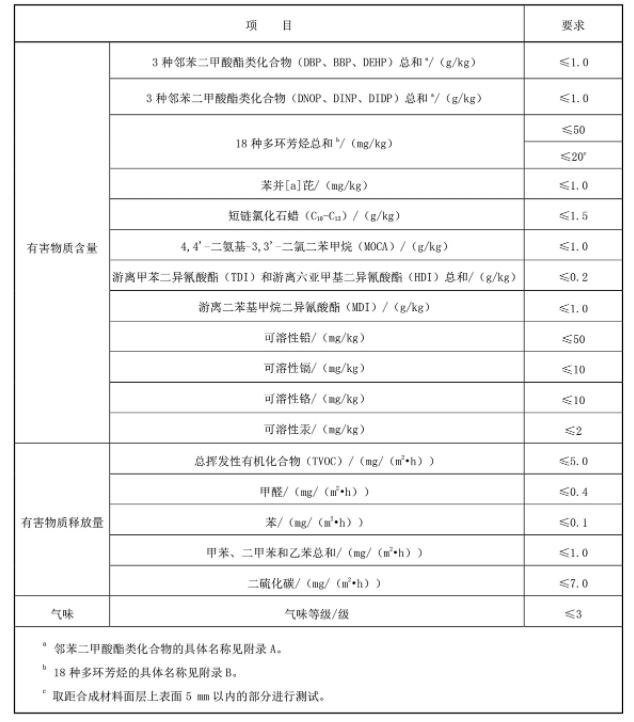

表? 4 現(xiàn)澆型和預(yù)制型面層成品中有害物質(zhì)限量及氣味要求

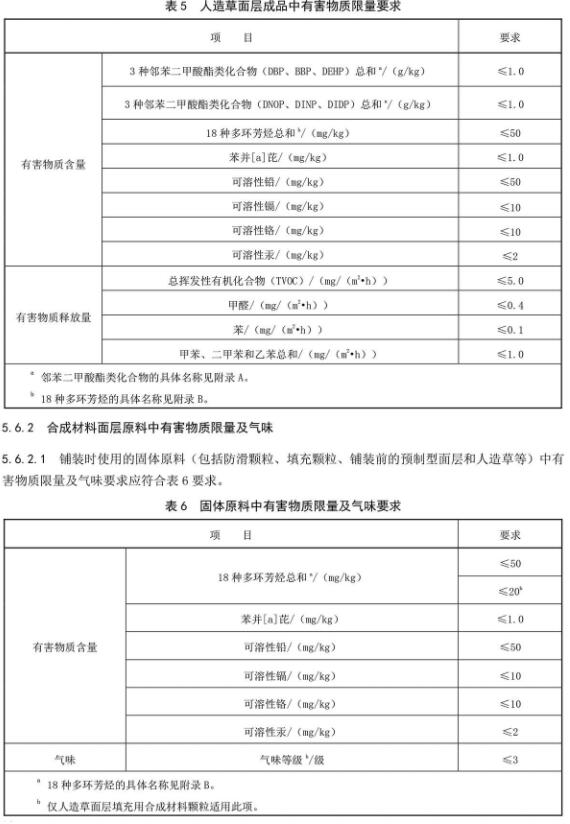

表 5 人造草面層成品中有害物質(zhì)限量要求
表 5 人造草面層成品中有害物質(zhì)限量要求

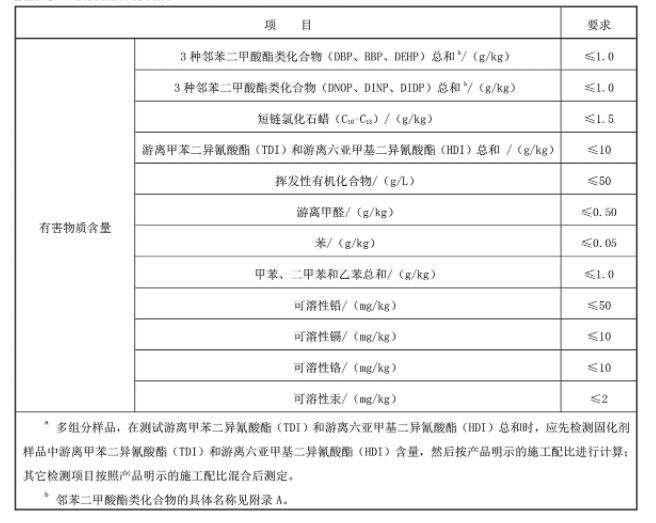

5.6.2.2 鋪裝時(shí)使用的非固體原料（包括各種膠粘劑、現(xiàn)澆型面層用預(yù)聚體和多元醇樹脂組分等）中有害物質(zhì)限量應(yīng)符合表 7 的要求。表 7 非固體原料中有害物質(zhì)限量要求a
6 試驗(yàn)方法
6.1 厚度的測定
6.1.1 田徑場地按 GB/T 22517.6 規(guī)定的方法進(jìn)行。
6.1.2 球類場地及其他活動場地按附錄 C 的規(guī)定進(jìn)行。
6.2 沖擊吸收的測定按附錄 D 的規(guī)定進(jìn)行。
6.3 垂直變形的測定按附錄 E 的規(guī)定進(jìn)行。
6.4 拉伸強(qiáng)度、拉斷伸長率的測定按 GB/T 10654-2001 規(guī)定的方法進(jìn)行。
6.5 抗滑值的測定按附錄 F 的規(guī)定進(jìn)行。
6.6 阻燃性能的測定按 GB/T 14833-2011 規(guī)定的方法進(jìn)行。
6.7 草絲拉斷力的測定
6.7.1 試樣制備在不同行任意選擇5簇草絲，從每簇草絲中任選一根草絲進(jìn)行拉伸試驗(yàn)。
6.7.2 試驗(yàn)程序
在精度為1 N以上的拉力試驗(yàn)機(jī)上進(jìn)行試驗(yàn)，試驗(yàn)速度為(250±50) mm/min，記錄試樣斷裂時(shí)的拉斷力示值，5個(gè)試樣試驗(yàn)，取結(jié)果的算術(shù)平均值，精確到1 N。
注：如果某個(gè)試樣的試驗(yàn)結(jié)果與該批試樣平均值的允差超過30%，則該試樣試驗(yàn)無效，重新選擇一根草絲進(jìn)行試驗(yàn)。
6.8 單簇草絲拔出力的測定
按照QB/T 1090-2001的規(guī)定，利用器具夾住一個(gè)單簇草絲的端頭，從人造草的結(jié)構(gòu)中向上拔出，并在拔出過程中記錄所示的最大力值。
6.9 耐老化性能的測定
按 GB/T 16422.2-2014 的規(guī)定進(jìn)行氙燈輻照試驗(yàn)，試驗(yàn)條件為方法 A、循環(huán)序號 1，試驗(yàn) 500 h 后，按 6.4 測定拉伸強(qiáng)度、拉斷伸長率，按 6.7 測定草絲拉斷力。
6.10 無機(jī)填料含量的測定
按照 GB/T 4498.1-2013 方法 A 的規(guī)定進(jìn)行，試驗(yàn)溫度（550±25）℃，測得的灰分含量作為無機(jī)填料含量。
6.11 高聚物總量的測定
按照 GB/T 14837.1 和 GB/T 14837.2 的規(guī)定進(jìn)行。
6.12 合成材料面層成品和固體原料中有害物質(zhì)含量的測定
6.12.1 樣品前處理
取樣品適量，采用冷凍研磨或不致產(chǎn)生熱量的其他加工方式粉碎，選取粒徑在 0.85 mm～1.40 mm（20 目～14 目）之間的細(xì)小顆粒，作為檢測用試樣。制樣過程應(yīng)避免使用不銹鋼研磨裝置以防止其造成的鉻等污染。如樣品顆粒粒徑小于 1.40 mm，可直接作為檢測用試樣。檢測各項(xiàng)二異氰酸酯含量的試
樣在樣品前處理過程中應(yīng)避免空氣中水分的影響。
對于現(xiàn)場挖取的樣品，制樣前應(yīng)去除底層附著物，以避免基礎(chǔ)層對面層材料可能的污染。除重金屬外，其余項(xiàng)目應(yīng)在樣品前處理后立即檢測。
6.12.2 測定
6.12.2.1 鄰苯二甲酸酯類化合物（DBP、BBP、DEHP、DNOP、DINP、DIDP）的測定按附錄 A 中的規(guī)定進(jìn)行。
6.12.2.2 18 種多環(huán)芳烴總和及苯并[a]芘的測定按附錄 B 中的規(guī)定進(jìn)行。
6.12.2.3 短鏈氯化石蠟（C 10 -C 13 ）的測定按附錄 G 中的規(guī)定進(jìn)行。
6.12.2.4 4,4'-二氨基-3,3'-二氯二苯甲烷(MOCA)的測定按附錄 H 中的規(guī)定進(jìn)行。
6.12.2.5 游離甲苯二異氰酸酯（TDI）和游離六亞甲基二異氰酸酯（HDI）總和的測定按 GB/T 18446中的規(guī)定進(jìn)行。
6.12.2.6 游離二苯基甲烷二異氰酸酯（MDI）的測定按 GB/T 18446 中的規(guī)定進(jìn)行。
6.12.2.7 可溶性鉛、鎘、鉻、汞的測定按 GB/T 23991 中的規(guī)定進(jìn)行。
6.13 合成材料面層成品中有害物質(zhì)釋放量的測定
按附錄 I 中的規(guī)定進(jìn)行。
6.14 氣味評定
按附錄 J 中的規(guī)定進(jìn)行。
6.15 合成材料面層非固體原料中有害物質(zhì)含量的測定
6.15.1 游離甲醛的測定按 GB 18583 中的規(guī)定進(jìn)行。
6.15.2 苯、甲苯/二甲苯/乙苯總和的測定按 GB 18581 中的規(guī)定進(jìn)行。
6.15.3 游離甲苯二異氰酸酯（TDI）和游離六亞甲基二異氰酸酯（HDI）總和的測定按 GB/T 18446 中的規(guī)定進(jìn)行。
6.15.4 鄰苯二甲酸酯類化合物的測定，稱?。?.2～0.3）g（精確至 0.1 mg）試樣置于 50 mL 的容量瓶中，用乙酸乙酯溶解/分散并定容，搖勻，然后按照附錄 A 中的規(guī)定進(jìn)行分析。
6.15.5 短鏈氯化石蠟（C 10 -C 13 ）的測定按照附錄 G 中的規(guī)定進(jìn)行。
6.15.6 揮發(fā)性有機(jī)化合物含量的測定按 GB/T 23986-2009 的規(guī)定進(jìn)行。其中，樣品稱量為 1 g（精確至 0.1 mg），按方法 2 計(jì)算揮發(fā)性有機(jī)化合物含量，多組分原料按明示配比進(jìn)行混合，攪拌均勻后稱量。
6.15.7 可溶性鉛、鎘、鉻、汞的測定按 GB/T 23991 中的規(guī)定進(jìn)行。
7 取樣要求
7.1 見證取樣
驗(yàn)收檢驗(yàn)樣品應(yīng)在建設(shè)方（或代建方、使用方）、監(jiān)理方及施工方代表等相關(guān)人員見證下在鋪裝現(xiàn)場取樣。
7.2 合成材料面層原料樣品
7.2.1 應(yīng)對每次進(jìn)場的原料取樣，同一批次同一規(guī)格原料取一組樣品。非固體原料每組取樣量不少于250 mL，多組分非固體原料按配比取樣，配比最小的組分取樣量應(yīng)不少于 50 mL。預(yù)制型面層和人造草面層樣品規(guī)格不小于 300 mm×400 mm×實(shí)際厚度，其他固體原料每組取樣量不少于 500 g。
7.2.2 非固體原料在充分?jǐn)嚢杈鶆蚝笱b入潔凈干燥的玻璃瓶或其他不會導(dǎo)致化學(xué)污染的容器中密封保存，多組分非固體原料應(yīng)將各組分單獨(dú)取樣包裝。固體原料取樣后裝入聚乙烯或聚四氟乙烯袋密封保存。
7.3 合成材料面層成品樣品
7.3.1 樣品規(guī)格及取樣位置
鋪裝現(xiàn)場裁取、挖取或平行制備的合成材料面層樣品規(guī)格不小于 300 mm×400 mm×實(shí)際厚度，取樣后裝入聚乙烯或聚四氟乙烯袋密封保存。運(yùn)動場地上挖取樣品的位置應(yīng)按附錄 K 確定。
7.3.2 現(xiàn)澆型面層樣品
物理機(jī)械性能及無機(jī)填料含量檢測用樣品應(yīng)在合成材料面層現(xiàn)場鋪裝的同時(shí)平行制備，平行樣的制備配方、工藝和厚度應(yīng)與現(xiàn)場施工相同；樣品數(shù)量不少于 3 塊，其中 1 塊作為檢測用樣，其余作為復(fù)驗(yàn)備樣。必要時(shí)，可在鋪裝完成后的場地上挖取樣品。
有害物質(zhì)限量及氣味檢測用樣品應(yīng)在合成材料面層鋪裝后 14 d～28 d 內(nèi)直接從運(yùn)動場地上挖取 1塊樣品。
7.3.3 預(yù)制型面層和人造草面層樣品
物理機(jī)械性能及無機(jī)填料和高聚物含量檢測用樣品應(yīng)在現(xiàn)場裁取未鋪裝的合成材料面層，取樣數(shù)量不少于 3 塊，其中 1 塊作為檢測用樣，其余作為復(fù)驗(yàn)備樣。人造草面層填充顆粒取樣量按取樣面積與單位面積顆粒填充量計(jì)算確定。必要時(shí)，應(yīng)在鋪裝完成后的運(yùn)動場地上挖取樣品，挖取的人造草面層樣品應(yīng)不帶膠粘劑。
有害物質(zhì)限量及氣味檢測用樣品應(yīng)在合成材料面層鋪裝完成后 14 d～28 d 內(nèi)直接從運(yùn)動場地上挖取 1 塊樣品。鋪裝后現(xiàn)場挖取的預(yù)制型面層樣品按合成材料面層成品的要求進(jìn)行檢驗(yàn)；鋪裝后現(xiàn)場挖取的人造草面層樣品中的填充顆粒按合成材料面層固體原料的要求進(jìn)行檢驗(yàn)，去除填充顆粒后的人造草面層按合成材料面層成品的要求進(jìn)行檢驗(yàn)。
7.4 運(yùn)輸、保存與檢測時(shí)間
樣品運(yùn)輸過程中應(yīng)避免因扭曲、擠壓、受潮、化學(xué)污染或高溫等改變樣品物理或化學(xué)完整性，樣品送達(dá)實(shí)驗(yàn)室后應(yīng)在溫度為（25±5）℃的室內(nèi)環(huán)境帶包裝保存，原料樣品應(yīng)在送達(dá)實(shí)驗(yàn)室后 14 d 內(nèi)開始檢測，成品樣品應(yīng)在合成材料面層鋪裝完畢后 14 d～60 d 內(nèi)開始檢測。
大上實(shí)業(yè)（深圳）有限公司
全國范圍承接：各類球場、運(yùn)動場、透水路面、地坪漆等工程項(xiàng)目！
免費(fèi)上門勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號坤宜福苑11號樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
免費(fèi)上門勘察、免費(fèi)設(shè)計(jì)、免費(fèi)報(bào)價(jià)、免費(fèi)樣品！
業(yè)務(wù)手機(jī)（微信）：13590345552
公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號坤宜福苑11號樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
上一篇：地下車庫地坪漆施工方案
下一篇：車庫地坪漆施工工藝
全國業(yè)務(wù)手機(jī)（微信）：13590345552 公司客服：0755-84674858
公司地址：深圳市龍崗區(qū)平湖街道平湖社區(qū)鳳凰大道33號坤宜福苑11號樓310
工廠地址：廣東省東莞市橋頭鎮(zhèn)東山路綜藝高新產(chǎn)業(yè)園廠房B棟一樓
Copyright © 大上實(shí)業(yè)（深圳）有限公司 版權(quán)所有 粵ICP備18042311號-1
