久久综合九色综合97欧美,午夜夫妻作爱视频网,做爱视频XXXX,AV女优天堂网影音先锋,国偷自产视频一区二区久,东京热DVD在线视频

水性環(huán)氧地坪的施工工藝與溶劑型環(huán)氧地坪的施工工藝及所需工具完全一致。因此，溶劑型環(huán)氧地坪施工隊(duì)伍可以做好水性環(huán)氧地坪。水性環(huán)氧地坪的工藝還包括基面處理、底涂滲透、中涂找平加厚加固、貼布、批補(bǔ)、表面涂層和維護(hù)，但除了注意比例、攪拌、適用期、濕度和溫度外，還應(yīng)做好水性環(huán)氧地坪的工作。歡迎咨詢大上實(shí)業(yè)的負(fù)責(zé)人

　　1、基礎(chǔ)要求
　　仔細(xì)打磨混凝土，不能錯(cuò)過(guò)任何不打磨的地方，特別是許多強(qiáng)度較差的區(qū)域，必須打磨到強(qiáng)度較強(qiáng)的地方。否則，松散的區(qū)域會(huì)隨著涂層而脫落，時(shí)間會(huì)很快，項(xiàng)目可能會(huì)在結(jié)算前脫落。同時(shí)，建議打磨兩次，兩次交叉，防止漏點(diǎn)，可以更徹底地打磨。
　　拋光后，清潔后，建議使用真空吸塵器進(jìn)行真空處理，使涂層滲透更好，水張力大，易影響滲透性；對(duì)于無(wú)伸縮縫的地面，應(yīng)進(jìn)行深縫，防止混凝土內(nèi)應(yīng)力形成不規(guī)則裂縫；伸縮縫，用鋼鉤清潔，然后用真空吸塵器吸塵。
　　有不規(guī)則裂縫的的地方，應(yīng)進(jìn)行切割處理，用環(huán)氧砂漿修復(fù)，注意修復(fù)的高度差；柱邊和角磨機(jī)，處理平整光滑；用吸水器清除水，清除表面泥漿，然后用水洗衣機(jī)清洗吸水，處理干凈，干燥一天，然后涂底漆；油污，清除表面油垢，然后用清潔劑清洗，然后用火烤。如果油污特別嚴(yán)重，需要敲掉混凝土重新澆筑。

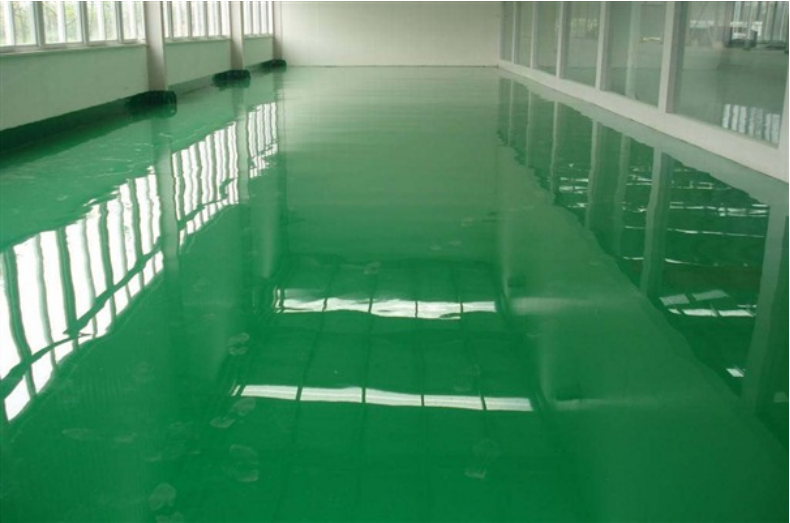

施工方案及性能
　　水性環(huán)氧地坪漆是一種以水為介質(zhì)，可溶于水的環(huán)保材料。施工時(shí)不需要添加其他化學(xué)溶劑，完全無(wú)刺鼻氣味，不會(huì)對(duì)環(huán)境和施工人員造成傷害。
　　具有附著力強(qiáng)、裝飾性強(qiáng)、硬度高、耐磨性好、耐酸堿等優(yōu)異性能。
施工步驟
　　主要施工用具
　　地板磨床、吸塵機(jī)械、攪拌機(jī)、刷子、刮刀或鋸齒狀抹刀、消泡輥（帶釘輥） 等。
　　涂裝地面要求
　　新水泥地板標(biāo)號(hào)在C20天以上，保養(yǎng)30天以上必須平整、堅(jiān)固、無(wú)沙，含水量8%以下，高低差3mm/2M下面。(水性環(huán)氧地坪的平整度取決于水泥地坪的平整度)
　　基礎(chǔ)處理
　　所有施工面均采用自吸塵打磨機(jī)打磨光滑粗糙，使水性環(huán)氧底涂與水泥地面粘結(jié)良好。
　　水性環(huán)氧底涂施工
　　水基底涂固化劑15kg水性底漆主劑5kg按重量比3:1混合，用電動(dòng)攪拌機(jī)攪拌均勻，再加1:1的水?dāng)嚢杈鶆颉?br /> 　　攪拌均勻后，用滾涂或噴涂進(jìn)行涂裝。水性環(huán)氧底漆的混合材料應(yīng)在40分鐘內(nèi)使用。涂層時(shí)應(yīng)薄而均勻，涂層后表面應(yīng)有光澤。
　　在無(wú)光澤的地方(粗糙的水泥地面)適當(dāng)?shù)臅r(shí)候補(bǔ)涂。(底漆一般表面干燥2H,實(shí)干12H。）水性底涂干燥后，可施工水性中涂層。
　　水環(huán)氧中涂砂漿層施工
　　水性中涂固化劑15kg水性環(huán)氧中涂主劑5kg按重量比3:1混合，用電動(dòng)攪拌機(jī)攪拌均勻，攪拌后加入30%-40%的水?dāng)嚢杈鶆颉?br /> 　　加入適量的石英砂，攪拌均勻，倒在地上，用手工抹刀批涂，盡量避免刀痕，使整體表面光滑。
　　水性環(huán)氧中涂混合材料應(yīng)在30分鐘內(nèi)使用。(水性環(huán)氧中涂砂漿層一般干燥4H,實(shí)干12H。）水性環(huán)氧中涂砂漿層干燥后，可施工水性中涂膩?zhàn)訉印?br /> 　　水性環(huán)氧中涂膩?zhàn)訉邮┕?br /> 　　水性中涂固化劑15kg水性環(huán)氧中涂主劑5kg按重量比3:1混合，用電動(dòng)攪拌機(jī)攪拌均勻，攪拌后加入30%-40%的水?dāng)嚢杈鶆颉?br /> 　　加入適量石英粉，攪拌均勻，倒在地上，用手工抹刀批涂，盡量避免刀痕，使整體表面光滑。
　　拋光清潔施工
　　水性環(huán)氧中涂膩?zhàn)訉油耆稍锖?，用研磨機(jī)進(jìn)行整體綜合研磨處理，拋光表面顆粒等突出物。使其光滑光滑，中間涂層磨損后，用掃帚或真空吸塵器清洗2次以上。
　　水性環(huán)氧面漆施工
　　水性環(huán)氧面漆固化劑20kg水性環(huán)氧面漆主劑5kg按重量比4:1混合，用電動(dòng)攪拌機(jī)攪拌均勻，攪拌后加入20%的水?dāng)嚢杈鶆?。水性環(huán)氧面漆施工可分為兩步：
　　第一步是采用刮刮法進(jìn)行全面整體施工。
　　第二步是在第一次水性面漆完全干燥后，通過(guò)滾涂或噴涂進(jìn)行全面整體施工。（水性環(huán)氧面漆混合材料約30分鐘）
　　漆面保護(hù)
　　水性環(huán)氧面漆施工24小時(shí)后，可穿軟底鞋進(jìn)入，48小時(shí)后正常使用。水、油、堿酸、硅等化學(xué)物質(zhì)不得在一周內(nèi)涂抹。
水性環(huán)氧地坪施工細(xì)節(jié)
　　1.基層表面處理對(duì)環(huán)氧樹脂地板非常重要，之前表達(dá)了環(huán)氧樹脂的缺點(diǎn)固化脆、伸長(zhǎng)率小、剝離強(qiáng)度低，如果環(huán)氧樹脂在低強(qiáng)度基層表面，剝離強(qiáng)度差，導(dǎo)致脫落、剝落等問題，因此基層表面必須拋光和清潔，對(duì)于高強(qiáng)度基層表面，表面也有一層無(wú)強(qiáng)度浮塵，通過(guò)拋光去除浮塵，打開孔隙；對(duì)于低強(qiáng)度甚至跑砂的基層表面，跑砂層必須完全清除；耐磨、硬化、水泥自流平、老環(huán)氧等基面通過(guò)高強(qiáng)度噴砂粗化。
　　2.底漆在環(huán)氧地坪系統(tǒng)中起著承上啟下的作用，不僅滲透增強(qiáng)了基面強(qiáng)度，而且對(duì)環(huán)氧地坪與基面的粘結(jié)起著絕對(duì)關(guān)鍵的作用。因此，底漆必須滲透到位，底漆的施工必須在水平和垂直方向交叉滾動(dòng)，以確保底漆在基面有足夠的停留時(shí)間滲透，并能保證均勻一致，對(duì)于較差的基面，底漆應(yīng)該做兩個(gè)，有些朋友用刮擦的方法做底漆，有兩個(gè)極端，材料太少，滲透不到位，或者坑內(nèi)堆積的材料太多，固化不好?；嫣幚聿缓茫灼嵬垦b不到位，在環(huán)氧地坪出現(xiàn)問題時(shí)占很大比例，問題嚴(yán)重，直接從基面層脫落，必須引起足夠的重視。
　　3.中涂砂漿的關(guān)鍵是把握材料的比例，選擇不同厚度的砂，砂越厚越好。一般來(lái)說(shuō)，砂的粒徑最好選擇一半的厚度。如果太薄，不僅要花錢（理論上，一個(gè)粒徑是2mm砂子需要8粒徑1粒徑mm砂采用環(huán)氧粘結(jié)，粘結(jié)強(qiáng)度不如單粒砂)，存在厚度達(dá)不到、易開裂等問題。如果一次性厚度超過(guò)砂粒徑的兩倍，則需要添加水泥，在確保施工方便的前提下盡可能粘稠添加水泥不僅可以增加填料的添加比例，降低成本，還可以消耗厚涂層中的水，增加強(qiáng)度。但水泥剛性，不建議添加薄砂漿。
　　4.表面涂層必須薄涂層多均勻涂層，前面表示水基環(huán)氧水只是降低粘度，在混合表面涂層確保施工方便的前提下盡量少加水，同時(shí)每次加水比一致，施工采用水平和垂直方向交叉滾動(dòng)，盡量確保涂層厚度一致。
　　水性環(huán)氧表面涂層建議制作薄涂層，因?yàn)樗原h(huán)氧與溶劑型環(huán)氧具有相同的性質(zhì)，水或溶劑應(yīng)揮發(fā)。與無(wú)溶劑環(huán)氧固體含量非常高的不同，假設(shè)水性環(huán)氧固體含量為70%mm自流平(市場(chǎng)上水性環(huán)氧表面涂固含量一般在50%左右，假設(shè)高于正常固含量)，表面水的快速揮發(fā)形成膜，使內(nèi)部水難以快速揮發(fā)。影響內(nèi)部交聯(lián)固化，形成外硬內(nèi)軟三明治涂層。隨著時(shí)間的推移，內(nèi)部水分會(huì)緩慢揮發(fā)。因此，理論上有30%的體積收縮，這必然會(huì)增加涂層的內(nèi)應(yīng)力。如果添加纖維素，可以形成支撐骨架的物質(zhì)來(lái)減少收縮，也會(huì)犧牲很大的強(qiáng)度，就像水泥自流平強(qiáng)度低于普通水泥砂漿一樣。
　　適用場(chǎng)所
　　廣泛應(yīng)用于各種潮濕地面、各種工廠、倉(cāng)庫(kù)、一樓無(wú)防潮層、各種地下停車場(chǎng)等潮濕地面。適用于電子、電器、醫(yī)療、航空航天、食品飲料等行業(yè)。
